三角胶贴合机丨全自动立式收取

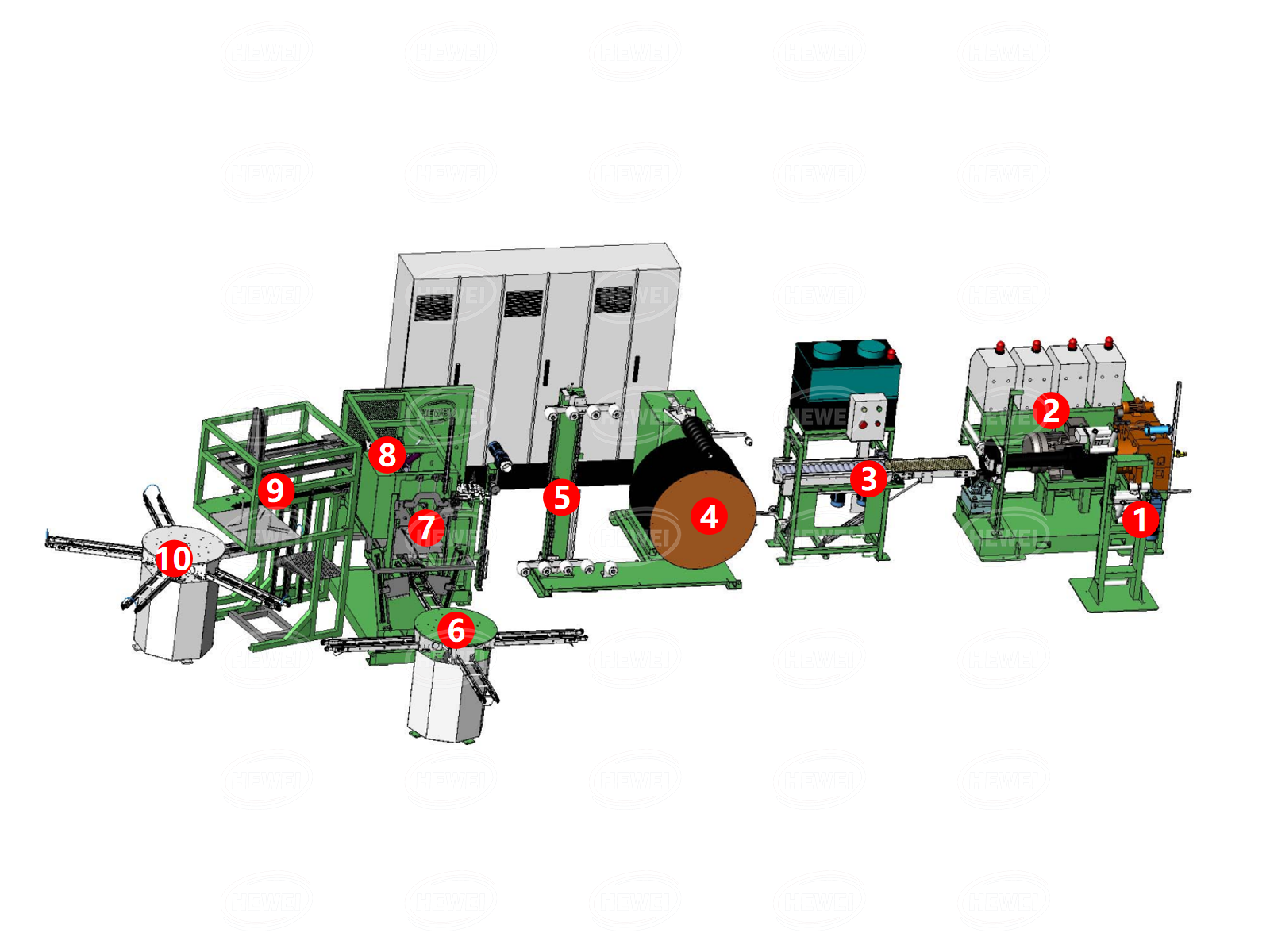

①. 供料装置 ②. 挤出机构 ③. 收缩牵引装置 ④. 冷却牵引装置 ⑤. 胶条储存装置 ⑥. 钢丝圈储存装置 ⑦. 钢丝圈分离输送装置 ⑧. 贴合主机 ⑨. 自动卸料装置 ⑩. 自动码放胎圈装置
该设备是用于将连续挤出的三角胶条包覆在已预先加工好的钢丝圈上。
该设备是用于将连续挤出的三角胶条包覆在已预先加工好的钢丝圈上。
▎设备主要技术参数
|
项目 |
参数 |
|
适用钢丝圈寸别 |
Ⅰ、12 ″- 20″ Ⅱ、15″- 24″Ⅱ、18″- 26″ |
|
适用钢丝圈形状 |
矩形和六角形 |
|
适用三角胶宽度 |
4-14mm |
|
适用三角胶高度 |
4-35mm/15-75mm |
|
生产效率 |
≤7.5s/个 |
|
三角胶与钢丝圈贴合偏歪量 |
≤0.5mm |
|
三角胶宽度精度 |
±0.3mm |
|
三角胶高度精度 |
±1mm |
|
三角胶贴合接头搭接精度 |
0-1mm |
|
三角胶条裁断精度 |
±1mm |
|
三角胶接头出角精度 |
100%出角精度≤2mm，80%出角精度≤1mm |
